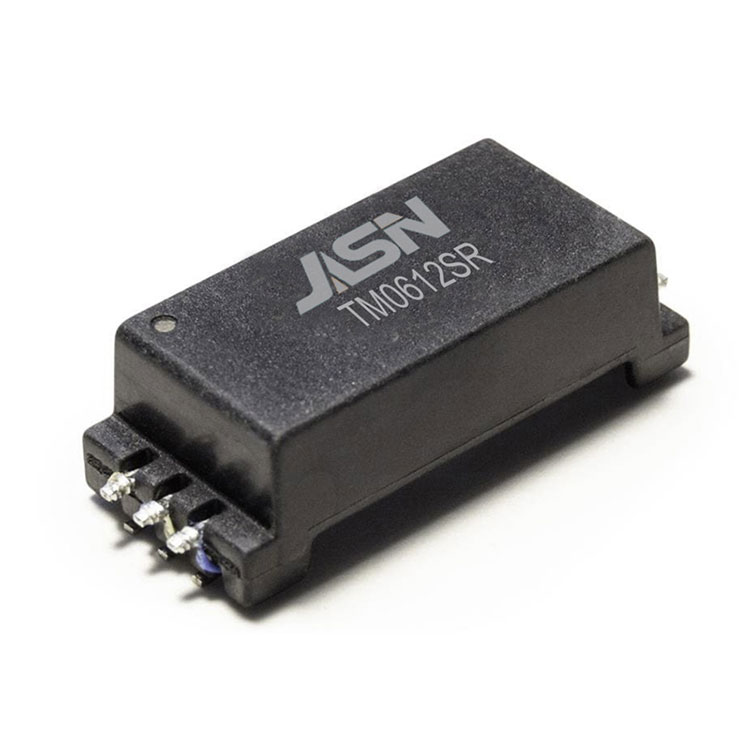

Sinyal BMS Trafosu

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C ila+125C)

Hi-Pot:

8000VDC 1mA 2Sn

Dönüş oranı:

1:1±2%

Kaçak Endüktans::

0,5uH Maks @100KHz/0,1V

DCR:

0,45ohm Maks. @Trafo tarafı

0,80ohm Maks.@CM bobin tarafı

Ekleme Kaybı:

-1,2dB Maksimum 4MHz

Geri dönüş kaybı:

-6dB Min @4MHz (Z çıkışı= 100Ω)

CMRR:

-50dB Tip @1- 100MHz

Tasarım İnşaatı:

IEC62477-1,IEC60664-1.IEC62368-1'e göre güçlendirilmiş yalıtım;

1500VDC'ye kadar çalışma voltajı; Kaçak mesafe> 15 mm, Açıklık mesafesi> 14 mm.

Kirlilik Derecesi Ⅱ, Malzeme grubu CTI Ⅰ; Aşırı Gerilim Kategorisi Ⅲ, deniz seviyesinden 2 km yüksekliğe kadar.UL beklemede.
