Solar İnvertör İndüktörü Modern PV Sistemlerinde Verimliliği, Kararlılığı ve Ömrü Nasıl Artırır?

A solar invertör indüktörüfotovoltaik (PV) invertör sistemleri içindeki en kritik manyetik bileşenlerden biridir. Dönüşüm verimliliğini, harmonik bozulmayı, termal performansı ve uzun vadeli güvenilirliği doğrudan etkiler. Verimlilik standartlarının giderek katılaştığı modern yenilenebilir enerji uygulamalarında doğru indüktör tasarımının seçilmesi, genel sistem performansını önemli ölçüde artırabilir.

Bu ayrıntılı kılavuz, güneş enerjisi invertör indüktörlerinin nasıl çalıştığını, yüksek frekanslı anahtarlama ortamlarında neden önemli olduklarını, malzemelerin ve tasarımın performansı nasıl etkilediğini ve aşağıdaki gibi üreticilerin nasıl çalıştığını araştırıyor:JASNZorlu güneş enerjisi uygulamaları için gelişmiş manyetik çözümler sunar.

İçindekiler

• 1. Solar İnvertör İndüktörü Nedir?
• 2. Modern PV Sistemlerinde Neden Önemlidir?
• 3. Solar İnverterlerde Çalışma Prensibi
• 4. Temel Tasarım Parametreleri ve Teknik Özellikler
• 5. Temel Malzemeler ve Verimliliğe Etkileri
• 6. Termal Yönetim ve Güvenilirlik
• 7. Özelleştirme ve Uygulama Senaryoları
• 8. Doğru Solar İnvertör İndüktörü Nasıl Seçilir
• 9. Ortak Zorluklar ve Çözümler
• 10. SSS

1. Solar İnvertör İndüktörü Nedir?

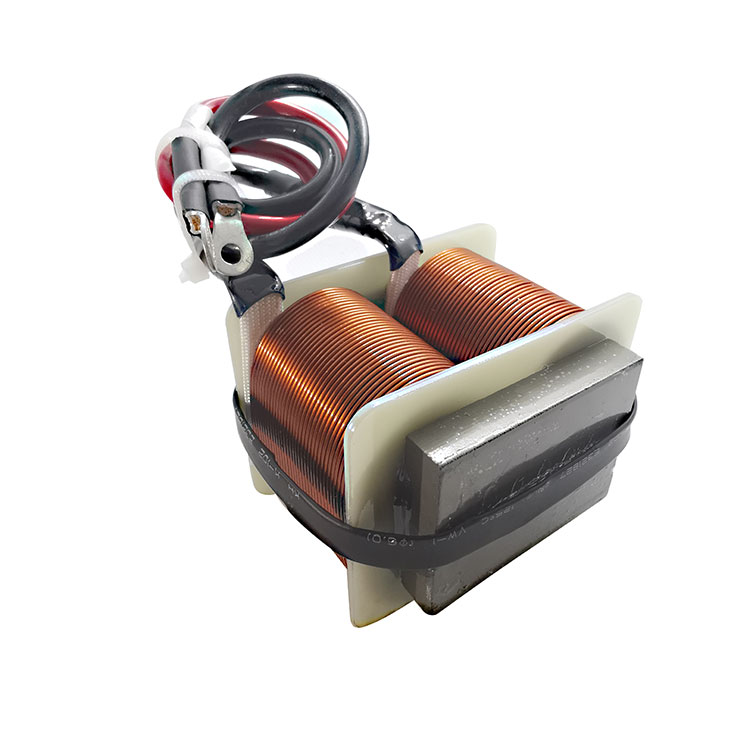

Solar invertör indüktörü, elektrik enerjisini manyetik alanda depolamak ve anahtarlama işlemleri sırasında kontrollü bir şekilde serbest bırakmak için tasarlanmış pasif bir manyetik bileşendir. Fotovoltaik sistemlerde DC-DC yükseltici dönüştürücülerde ve DC-AC evirici kademelerinde yaygın olarak kullanılır.

Basit bir ifadeyle, indüktör akım akışını düzenler, dalgalanmayı bastırır ve elektromanyetik girişimi (EMI) azaltır. Bu olmadan, güneş enerjisi invertörleri dengesiz çıkış, aşırı harmonikler ve verimlilik kayıpları yaşayacaktır.

• Anahtarlama çevrimleri sırasında enerji depolama
• Akım dalgalanmasının azaltılması
• Harmonik filtreleme
• Geliştirilmiş dalga biçimi kalitesi
• Gelişmiş sistem kararlılığı

2. Modern PV Sistemlerinde Neden Önemlidir?

Güneş enerjisi sistemleri değişken güneş ışığı koşulları altında çalışır, yani voltaj ve akım sürekli olarak dalgalanır. İnverterin bu değişken DC gücünü, şebeke standartlarıyla uyumlu, kararlı AC çıkışına dönüştürmesi gerekir.

Solar invertör indüktörü aşağıdaki konularda çok önemli bir rol oynar:

1. Düşük DC voltajının gerekli veri yolu seviyelerine yükseltilmesi
2. Sürekli akım modunun korunması (CCM)
3. Şebeke harmonik düzenlemelerini karşılama
4. Uzun vadeli bileşen güvenilirliğinin sağlanması

Küresel yenilenebilirin benimsenmesi arttıkça, yüksek verimli manyetik bileşenler artık isteğe bağlı değil; rekabetçi güneş enerjisi invertörü tasarımı için zorunludurlar.

3. Solar İnverterlerde Çalışma Prensibi

Tipik bir PV invertör topolojisinde indüktör, yüksek frekanslı anahtarlama devreleri içerisinde çalışır. Güç anahtarı AÇIK konuma getirildiğinde enerji manyetik çekirdekte depolanır. Anahtar KAPALI konuma getirildiğinde depolanan enerji yüke aktarılır.

Enerji Depolama Formülü:

E = 1/2 × L × I²

Nerede:

• L = Endüktans
• ben = Akım

Bu döngüsel depolama ve serbest bırakma işlemi, verimli DC-AC dönüşümü için temel olan voltaj regülasyonunu ve dalgalanma bastırılmasını sağlar.

4. Temel Tasarım Parametreleri ve Teknik Özellikler

5. Temel Malzemeler ve Verimliliğe Etkileri

Çekirdek malzeme seçimi, güneş enerjisi invertör indüktörlerindeki performansı doğrudan etkiler.

Ferrit Çekirdek

• Yüksek frekansta düşük çekirdek kaybı
• Kompakt invertör tasarımları için idealdir

Toz Demir Çekirdek

• Daha yüksek doyma akı yoğunluğu
• Yüksek akım uygulamaları için uygundur

Nanokristalin Çekirdek

• Ultra düşük çekirdek kaybı
• Yüksek geçirgenlik
• Mükemmel termal stabilite

Gelişmiş üreticiler gibiJASNHem bakır hem de çekirdek kayıplarını azaltmak için optimize edilmiş manyetik tasarıma odaklanarak invertör verimliliğini %98'in üzerine çıkarın.

6. Termal Yönetim ve Güvenilirlik

Solar invertörler genellikle zorlu dış ortamlarda çalışır. Yüksek sıcaklıklar yalıtımın bozulmasını hızlandırır ve ömrünü kısaltır.

Etkili termal stratejiler şunları içerir:

• Düşük DCR sargı tasarımı
• Yüksek sıcaklık yalıtım malzemeleri
• Optimize edilmiş çekirdek geometrisi
• Nem koruması için kapsülleme

Uygun termal tasarım, PV modüllerinin ömrüne uygun olarak 10-20 yıllık operasyonel güvenilirlik sağlar.

7. Özelleştirme ve Uygulama Senaryoları

Solar invertör indüktörleri aşağıdaki alanlarda kullanılır:

• Konut çatı invertörleri
• Ticari dizi invertörleri
• Yardımcı ölçekli merkezi invertörler
• Hibrit enerji depolama sistemleri
• Şebekeden bağımsız güneş enerjisi sistemleri

Özelleştirme seçenekleri şunları içerebilir:

• Özel endüktans değerleri
• Özel çekirdek malzemeleri
• Yüksek akım sargı yapıları
• Kompakt mekanik boyutlar

8. Doğru Solar İnvertör İndüktörü Nasıl Seçilir

Adım adım seçim kılavuzu:

1. Çalışma frekansını belirleyin
2. Gerekli endüktansı hesaplayın
3. Maksimum akım ve dalgalanma toleransını belirleyin
4. Termal koşulları değerlendirin
5. Doygunluk marjını doğrulayın
6. EMI standartlarıyla uyumluluğu kontrol edin

Deneyimli manyetik çözüm sağlayıcılarla çalışmak, optimum tasarım entegrasyonunu sağlar.

9. Ortak Zorluklar ve Çözümler

10. SSS

S1: İndüktör doyuma ulaşırsa ne olur?

Doygunluk, endüktansın keskin bir şekilde düşmesine neden olarak akım artışlarına, aşırı ısınmaya ve potansiyel invertör arızasına yol açar.

S2: Solar invertör uygulamaları için standart bir indüktör kullanabilir miyim?

Tavsiye edilmez. Solar invertör indüktörleri yüksek akım, yüksek frekans ve zorlu ortamlara dayanmalıdır.

S3: Endüktans değeri dalgalanmayı nasıl etkiler?

Daha yüksek endüktans dalgalanma akımını azaltır ancak boyutu ve maliyeti artırır. Optimum denge gereklidir.

S4: Tipik verimlilik etkisi nedir?

Uygun manyetik tasarım, genel invertör verimliliğini %1-3 oranında artırabilir; bu, kullanım ölçeğinde önemli bir değerdir.

Çözüm

Solar invertör indüktörü pasif bir bileşenden çok daha fazlasıdır; modern fotovoltaik sistemlerde performansı belirleyen bir unsurdur. Verimlilik ve dalgalanma bastırmadan termal güvenilirliğe ve şebeke uyumluluğuna kadar tasarımı, sistem başarısını doğrudan etkiler.

gibi deneyimli üreticilerle ortaklık kurmakJASNhassas mühendislik, optimize edilmiş manyetik malzemeler ve invertör gereksinimlerinize göre uyarlanmış özelleştirilmiş çözümler sağlar.

Yeni nesil solar invertörler tasarlıyorsanız ve yüksek performanslı manyetik bileşenlere ihtiyacınız varsa,bize Ulaşınproje gereksinimlerinizi tartışmak ve gelişmiş solar invertör indüktörlerinin sistem performansınızı nasıl artırabileceğini keşfetmek için bugün.
